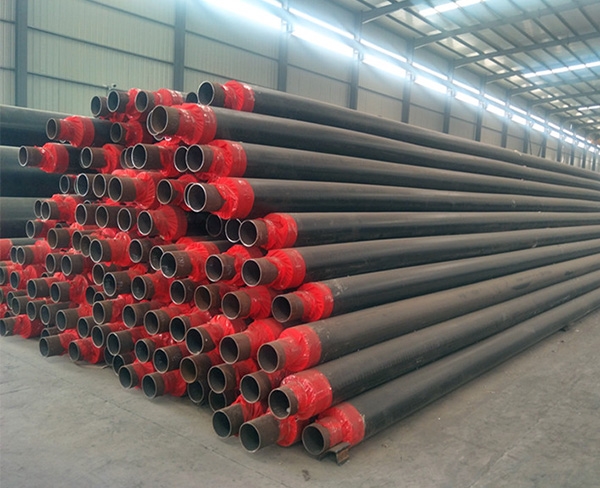

聚氨酯發(fā)泡保溫管預制外護管使用溫度條件應(yīng)控制在-50℃～+50℃。外護管原材料性能密度和成分外護管使用高密度聚乙烯塑料制造。聚氨酯保溫鋼管聚乙烯樹脂的密度應(yīng)為935kg/m3～950kg/m3。應(yīng)使用有助于外護管生產(chǎn)及提高外護管性能的添加劑，如抗氧劑、紫外線穩(wěn)定劑、碳黑（或由碳黑預制的色母料）等。
所添加的碳黑應(yīng)滿足下列要求：密度：1500kg/m3～2000kg/m3；甲苯萃取量：≤0.1%（質(zhì)量百分比）；平均顆粒尺寸：0.01μm～0.25μm?；赜昧希壕郯滨ケ劁摴芸梢允褂貌怀^15%（質(zhì)量百分比）的潔凈的回用料，但回用料必須是制造商自己的產(chǎn)品產(chǎn)生的。
外護管性能外護管密度不應(yīng)小于940kg/m3。碳黑含量的應(yīng)為2.5%±0.5%（質(zhì)量百分比值，碳黑應(yīng)均勻分布于母材中。熔體流動速率外護管供應(yīng)方就注明外護管的熔體流動速率值，縱向回縮率試驗結(jié)束時管材表面不應(yīng)出現(xiàn)裂紋、空洞、氣泡等缺陷。外護管的長期機械性能外護管的長期機械性能應(yīng)滿足要求。
外護管規(guī)格制保溫用外護管的公稱外徑和壁厚應(yīng)符合規(guī)定護管外徑和壁厚允許的極限偏差應(yīng)符合GB/T13018規(guī)定。相關(guān)產(chǎn)品：聚氨酯保溫管、四氟墊、橡膠墊、橡塑保溫管、金屬纏繞墊、巖棉保溫板，以便于外護管焊接時參考。當兩個外護管焊接時，其熔體流動速率的差值不應(yīng)大于0.5g/10min。
外護管外觀外護管應(yīng)為黑色，聚氨酯保溫管其內(nèi)外表面目測不應(yīng)有損失其性能的溝槽。不允許有氣泡、裂紋、凹陷、雜質(zhì)、顏色不均等缺陷。管兩端應(yīng)切割平整，并與管的軸線垂直，角度誤差應(yīng)小于2.5°。拉伸屈服強度及斷裂伸長率外護管任意位置的拉伸屈服強度不應(yīng)小于19MPa、斷裂伸長率不應(yīng)小于350%?？v向順縮率外護管任意管段的縱向回縮率不應(yīng)大于3%。
